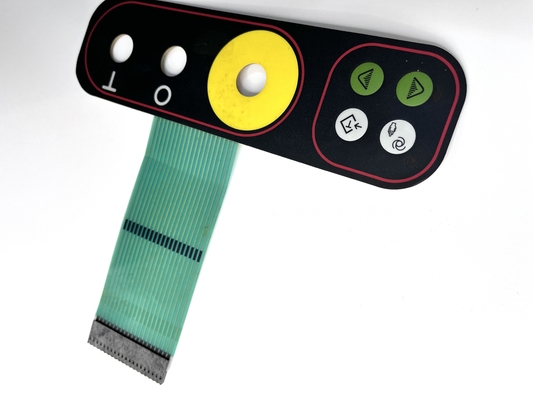

چاپ اتوماتیک ماتریس پانل نصب لمسی سوئیچ جاسازی شده نمونه اولیه انعطاف پذیر
جزئیات محصول:
| محل منبع: | دونگ گوان چین |
| نام تجاری: | Taida |
| گواهی: | ISO9001,SGS,ROHS,REACH,UL |
| شماره مدل: | 20241031-17 |
پرداخت:
| مقدار حداقل تعداد سفارش: | 100 PCS |
|---|---|
| قیمت: | communication |
| جزئیات بسته بندی: | ابتدا کیسه های پلی اتیلن و فوم در کارتن و غیره |
| زمان تحویل: | 4-5 روز برای ساخت نمونه؛ 10-13 روز برای کالاهای دسته ای |
| شرایط پرداخت: | Western Union، T/T، Paypal |
| قابلیت ارائه: | 40000 + عدد + ماهانه |
|
اطلاعات تکمیلی |
|||
| مواد: | پلی استر یا پلی کربنات یا درخواست دیگر | رنگ: | پنتون، RAL CMYK، RGB یا نمونه |
|---|---|---|---|
| زمین اتصال: | 1.0 میلی متر | چسب: | چسب 3M یا موارد دیگر |
| نوع دکمه: | گنبد ضربه ای فلزی | درخواست: | ماشین |
| گزینه مدار: | مدار PET انعطاف پذیر | روش چاپ: | چاپ صفحه نمایش ، |
| نوع کانکتور: | کانکتور ZIF | شکل: | طراحی دلخواه |
| برجسته کردن: | دکمه ماتریکس ماونت,سوئیچ لمسی چاپ خودکار,سوئیچ لمسی نمونه اولیه انعطاف پذیر,Automatic Printing Tactile Switch,Embeded Flexible Prototype Tactile Switch |
||
توضیحات محصول
چاپ اتوماتیک ماتریس پانل نصب لمسی سوئیچ جاسازی شده نمونه اولیه انعطاف پذیر
مزایا
- ادغام زیبایی شناسی: می تواند به صورت یکپارچه در طراحی دستگاه ادغام شود و ظاهر کلی را افزایش دهد.
- دسترسی کاربر: طراحی شده برای دسترسی آسان، که آنها را برای استفاده مکرر ایده آل می کند.
- شکل های گوناگون: در دسترس در رنگ های مختلف، اشکال، و نیروهای محرک برای مطابقت با الزامات طراحی.
درخواست ها
- ماشین آلات: در داشبوردها و رابط های کنترل در وسایل نقلیه یافت می شود.
- دستگاه های پزشکی: در دستگاه هایی که نیاز به ورودی کاربر در محیط های بالینی دارند استفاده می شود.
- الکترونیک مصرفی: در دستگاه هایی مانند تجهیزات صوتی، پانل های کنترل و لوازم خانگی استفاده می شود.
- تجهیزات صنعتی: در پانل های کنترل ماشین آلات که تعامل کاربر لازم است، رایج است.
معایب
- پتانسیل فرسایش: مانند تمام سوئیچ های مکانیکی، آنها می توانند با گذشت زمان، به ویژه در کاربردهای استفاده زیاد، سست شوند.
- ملاحظات فضایی: نیاز به برش صفحه دارد که ممکن است انعطاف پذیری طراحی را محدود کند.
مشخصات سوئیچ غشا:
| مواد پوشش--- برای پوشش جلویی یا صورت | ||||||||
| پلی استر | پلی کربنات | |||||||
|
1 بسیار انعطاف پذیر برای چاپ |
1 طیف گسترده ای از سطوح و ضخامت |
|||||||
| سنگ شکن---پوشش گرافیکی یا مدار بالا می تواند به منظور وارد کردن گنبد های فلزی فولاد ضد زنگ برای لمس خوب در هنگام فشار ، به جای کلید های مکانیکی و ارائه نشانه های لمسی قرار داده شود. | ||||||||
| نقاشی پایه | رنگ بندی حاشیه | نقاشی بالش | چاپی کم رنگ | |||||
| پنجره یا صفحه LCD---برای توابع نمایش | ||||||||
| رنگ های چاپی پنجره هایی مانند قرمز، سیاه و غیره | پنجره های شفاف | |||||||
| کلید ها | ||||||||
| کلید های لمسی: گنبد های فلزی جادوگر یا گنبد های پلی | کلیدهای غیر لمسی: نقطه نقره ای چاپ شده بر روی مدار | |||||||
| لامپ های LED---LEDهای کوچک، رنگ های LED: سفید، سبز، قرمز، آبی، زرد، نارنجی و دیگران | ||||||||
| EL و سنسورها یا محرک ها---EL می تواند در هر جایی که دوست دارید روشن شود و سنسورها می توانند به عنوان LED استفاده شوند | ||||||||
| کابل ها--- افزايش مدار و ارتباط با دستگاه شما است | ||||||||
| کابل نقره ای رسانا برای چاپ صفحه | کابل های فلز شده مس /پولیامید یا FPC | کابل PCB | ||||||
| انواع کانکتور---1 نيرو وارد کردن صفر ((ZIF) با 0.5MM،1.0MM1.25mm pitch ؛2 اتصال زنانه با 2.54MM pitch؛ 3 اتصال مردانه | ||||||||
| محافظ--- برای عملکرد محافظت | ||||||||
| مهر و موم گاسکت / ضد آب: محافظت از هادی ها در برابر رطوبت و اسپری | EMI/RFI/ESD Shielding: استفاده از یک محافظ ورق آلومینیوم / شفاف ITO پلی استر رسانای الکتریکی برای محافظت | |||||||
| چسب پشتی--- بیشتر از برند چسب دو طرفه 3M از ایالات متحده استفاده می کنند. | ||||||||
| صفحه پشت--- استفاده در آلومینیوم ، پلی کربنات ، آکریلیک یا PMMA | ||||||||
| رنگ مشابه--- PMS یا RAL بهتره ، CMYK یا RGB هم میشه اگه بتونید PMS یا RAL را تامین کنید | ||||||||
| تحملات استاندارد:+/- 0.2MM | ||||||||
شاخص عملکرد سوئیچ غشا:
خواص الکتریکی
| ولتاژ کار | ≤ 50VDC |
| جریان عملیاتی | ≤ 100mA |
| مقاومت تماس | 0.5 ~ 10Ω |
| مقاومت عایق بندی | ≥ 100MΩ (100VDC) |
| زیربناها به ولتاژ مقاومت می کنند. | 2kDVC |
| زمان بازگشت | ≤ 6ms |
| مقاومت حلقه | 50Ω، 150Ω، 350Ω دنده ی سوم یا نیازهای مشخص شده ی کاربر |
| جوهر عایق کننده مقاومت در برابر ولتاژ | 100VDC |
رفتار مکانیکی
| قابلیت اطمینان از عمر | > 1 میلیون بار |
| جابجایی بسته | 0.1 ~ 0.4mm (ملمس) 0.4 ~ 1.0mm |
| استاندارد Kin برای نیروی | 15 ~ 750g نیروی |
| مهاجرت پسته نقره ای رسانا | در 55 درجه سانتیگراد، دمای 90٪، پس از 56 ساعت، سطح دوم 10MΩ/50VDC |
| نقره آنلاین هیچ اکسیداسیون، هیچ ناخالصی | |
| پهنای خط ≥ 0.3mm، حداقل فاصله 0.3mm، خط burr <1/3، فاصله خط <1/4 عرض خط | |
| استاندارد فاصله پین 2.54 2.50 1.27 1.25mm | |
| ضد انحنا، d = 10mm فشار بندوق 80 برابر خط به طور مداوم. | |
عملکرد زیست محیطی
| دمای کار | 20 °C ~ +70 °C |
| دمای ذخیره سازی | دمای -40 °C تا +85 °C 95٪ ± 5٪ |
| فشار گاز بزرگ | 86 ~ 106KPa |
شاخص های چاپ
| انحراف اندازه چاپ ± 0.10mm، تفاوت جمع آوری شده غیر واضح در ظاهر ± 0.1mm |
| انحراف کروماتیک ± 0.11mm/100mm، جوهر عایق پوشاننده تمام خط نقره ای |
| جوهر پراکنده، نوشتن ناقص |
| تفاوت رنگ بیش از دو نیست |
| نباید چروک شود، رنگ را پاک کنید |
| تمیز کردن پنجره های شفاف شفاف، رنگ یکنواخت، بدون خراش، سوراخ، ناخالصی |
خدمات ما:
پاسخ به درخواست شما در عرض 24 ساعت کاری
2 طراحی سفارشی در دسترس است ، OEM و ODM خوش آمدید
3 کارکنان با تجربه به تمام سوالات شما به زبان انگلیسی حرفه ای و روان پاسخ می دهند
4 راه حل منحصر به فرد و منحصر به فرد می تواند به مشتریان ما توسط مهندسان و کارکنان به خوبی آموزش دیده و حرفه ای ما ارائه شود
5 خدمات خوب، کیفیت بالا، تست تمام کالاها و زمان تحویل کوتاه
عکس هاي بيشتري:
