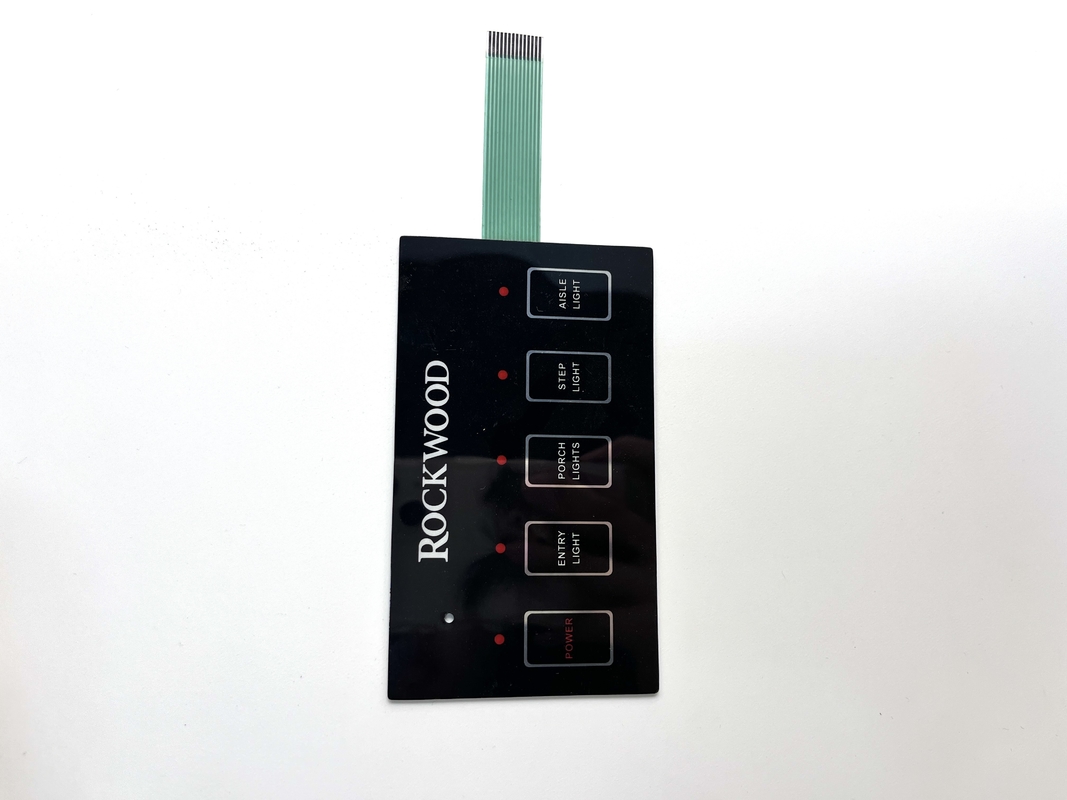

شهادة UL لوحة مفاتيح غشاء مزدوجة للوحدة التحكم في الطاقة
تفاصيل المنتج:
| مكان المنشأ: | دونغقوان الصين |
| اسم العلامة التجارية: | Taida |
| إصدار الشهادات: | ISO9001,SGS,ROHS,REACH,UL |
| رقم الموديل: | 20241031-04 |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 100 PCS |
|---|---|
| الأسعار: | communication |
| تفاصيل التغليف: | أكياس البولي ايثيلين أولاً والرغوة في الكرتون وغيرها |
| وقت التسليم: | 4-5 أيام لصنع العينات ؛ 10-13 أيام للسلع بالفئة |
| شروط الدفع: | ويسترن يونيون ، تي / تي ، باي بال |
| القدرة على العرض: | 35000 +قطعة +شهر |
|
معلومات تفصيلية |
|||
| المواد: | البوليستر أو البولي أو طلب آخر | اللون: | بانتون، RAL CMYK، RGB أو العينات |
|---|---|---|---|
| لاصق: | لاصق 3M أو غيره | نوع الزر: | قبة معدنية المفاجئة |
| التطبيق: | وحدة التحكم في الطاقة | خيار الدائرة: | كابل شريطي مرن FFC |
| لون LED: | الأزرق والأبيض والأحمر أو طلب آخر | نوع LED: | 0603or0805 |
| نوع الجهاز: | موصل أنثى | الشكل: | تصميم خاص |
| إبراز: | وحدة تحكم الطاقة لوحة مفاتيح غشاء,ملف مفاتيح غشاء (PCB) معتمد من قبل UL,لوحة مفاتيح غشاء مزدوجة,UL Certification Membrane Keyboard Pcb,Two Button Membrane Keyboard Pcb |
||
منتوج وصف
شهادة UL لوحة مفاتيح غشاء مزدوجة للوحدة التحكم في الطاقة
عندما يتعلق الأمر بمفتاحات الغشاء المستخدمة في الأجهزة المنزلية والتجارية ، فإن شهادة UL (مختبرات Underwriters) هي اعتبار مهم للسلامة والامتثال.شهادة UL تضمن أن تصميم وتصنيع مفاتيح الغشاء تلبي معايير السلامة الصارمةهنا تقسيم شهادة UL لمفتاحات الغشاء:
الخصائص الرئيسية لـ PCB
- دوائر مطبوعة: غالبًا ما يتم طباعة الدوائر باستخدام الحبر الموصل أو آثار المعادن.
- آلية التحول: عندما يتم الضغط على مفتاح، الطبقة العلوية تتواصل مع الطبقة السفلية، وإكمال الدائرة وإرسال إشارة.
- آثار الموصلات: يحتوي PCB على مسارات موصلة تربط مفاتيح المفاتيح بجهاز التحكم ، مما يسمح بالكشف عن الضغط على المفاتيح.
لمحة عامة عن لوحة مفاتيح الغشاء
- الهيكلالمفاتيح الغشاء تتكون من ثلاث طبقات رئيسية:
- الطبقة السفلية: هذا هو PCB حيث توجد الاتصالات الكهربائية.
- الطبقة العليا: الطبقة العليا لها رموز مطبوعة لكل مفتاح وعادة ما تكون مصنوعة من مادة بلاستيكية مرنة.
- طبقة المسافة: هذه الطبقة تخلق فجوة بين الطبقات العلوية والسفلية ولديها ثقوب متوازنة مع المفاتيح.
المزايا
- التصميم المدمج: ملامحها الرقيقة تجعلها مناسبة للأجهزة ذات المساحة المحدودة.
- من السهل تنظيفه: السطح المسطح لوحة مفاتيح الغشاء أسهل في التنظيف مقارنة بالمفاتيح التقليدية.
- فعالة من حيث التكلفة: لوحة مفاتيح الغشاء عادة ما تكون أرخص في الإنتاج من لوحة مفاتيح ميكانيكية.
العيوب
- ردود الفعل اللمسية: غالباً ما تفتقر لوحة مفاتيح الغشاء إلى ردود الفعل اللمسية التي توفرها المفاتيح الميكانيكية.
- المدى الطويل: قد تتآكل أسرع من لوحة المفاتيح الميكانيكية، وخاصة عند الاستخدام الشديد.
التطبيقات
- إلكترونيات المستهلك: تستخدم في أجهزة التحكم عن بعد، وأفران الميكروويف، والأجهزة.
- الاستخدام الصناعي: شائعة في لوحات تحكم الآلات بسبب متانتها وسهولة تنظيفها.
- الأجهزة الطبية: غالبًا ما توجد في معدات طبية مختلفة بسبب سطحها النظيف.
مواصفات مفاتيح الغشاء:
| مادة الغطاء--- للطلاء الأمامي أو الوجه | ||||||||
| البوليستر | البوليكربونات | |||||||
1 متعددة الاستخدامات للغاية للطلاء | 1 مجموعة واسعة من التشطيبات السطحية والسمك | |||||||
| طلاء---يمكن وضع طبقة رسومية أو دائرة فوقية لتضمين قبائل معدنية من الفولاذ المقاوم للصدأ لتحقيق لمسة جيدة عند الضغط.اترك مساحة للمفاتيح الميكانيكية وتوفير إشارات لمسة | ||||||||
| طلاء القاعدة | طلاء الحافة | طباعة الوسائد | طباعة خفيفة | |||||
| نوافذ أو شاشة LCD---للوظائف العرضية | ||||||||
| النوافذ المطبوعة بألوان مثل الأحمر والأسود وهلم جرا | النوافذ الشفافة | |||||||
| المفاتيح | ||||||||
| المفاتيح اللمسية: القبة المعدنية الساحرة أو القبة البولي ، القبة المعدنية ذات القطر والضغط المختلف | المفاتيح غير اللمسية: بقعة فضية مطبوعة على الدائرة | |||||||
| مصابيح LED---مصابيح LED مصغرة ، ألوان LED: أبيض ، أخضر ، أحمر ، أزرق ، أصفر ، برتقالية وغيرها | ||||||||
| إيل وأجهزة الاستشعار أو المحفزات---يمكن أن يكون إلكترونية الإضاءة أي مكان حيث حيث تريد، ويمكن استخدام أجهزة الاستشعار كضوء LED | ||||||||
| كابلات--- هو امتداد الدائرة والاتصال مع جهازك | ||||||||
| كابل فضي موصل للطباعة الشبكية | الكابلات المطلية بالنحاس / البوليمايد أو FPC | كابلات PCB | ||||||
| أنواع الاتصالات---1 صفر قوة إدخال ((ZIF) مع 0.5MM ،1.0MM1مساحة 25 ملم ؛ 2 رابط إناثي مع مساحة 2.54 ملم ؛ 3 رابط ذكر | ||||||||
| الحماية--- لخدمة الحماية | ||||||||
| سد الصمغ / مقاومة للماء:حماية الموصلات من الرطوبة والبرق | EMI/RFI/ESD الحماية: استخدام حماية من ورق الألومنيوم / ITO شفاف البوليستر الموصلة الكهربائية لحماية | |||||||
| الصمغ الخلفي--- تستخدم في الغالب العلامة التجارية 3M الغراء التثبيت الجانبي من الولايات المتحدة الأمريكية. | ||||||||
| الصفحة الخلفية--- الاستخدام في الألومنيوم ، البوليكربونات ، الأكريليك أو PMMA | ||||||||
| لون متطابق--- PMS أو RAL هو الأفضل ، CMYK أو RGB أيضا يمكن أن يكون على ما يرام إذا كنت يمكن أن توفر PMS أو RAL | ||||||||
| التسامحات القياسية:+/- 0.2MM | ||||||||
مؤشر أداء مفاتيح الغشاء:
الخصائص الكهربائية
| الجهد التشغيلي | ≤ 50VDC |
| تيار التشغيل | ≤ 100mA |
| مقاومة الاتصال | 0.5 ~ 10Ω |
| مقاومة العزل | ≥ 100MΩ (100VDC) |
| الأساسات تتحمل الجهد | 2kDVC |
| وقت الارتداد | ≤ 6ms |
| مقاومة الحلقة | 50Ω، 150Ω، 350Ω درجة التروس الثالثة، أو احتياجات المستخدم المحددة |
| الحبر العازل يقاوم الجهد | 100VDC |
السلوك الميكانيكي
| موثوقية عمر الخدمة | > مليون مرة |
| التحرّك المغلق | 0.1 ~ 0.4 ملم (لمسي) 0.4 ~ 1.0 ملم |
| معيار القوة | 15 ~ 750g قوة |
| الهجرة الموصلة لبستة الفضة | في 55 درجة مئوية، درجة حرارة 90٪، بعد 56 ساعة، المستوى الثاني من 10MΩ/50VDC |
| الفضة على الإنترنت لا توجد أكسدة ولا شوائب | |
| علبة عرض الخط ≥ 0.3mm، الحد الأدنى لفترة 0.3mm، خط بورر < 1/3، فجوة الخط < 1/4 عرض الخط | |
| فاصل الدبوس معياري 2.54 2.50 1.27 1.25mm | |
| مضاد الانحناء، d = 10mm بندقية الضغط لفة 80 مرة خط باستمرار. | |
الأداء البيئي
| درجة حرارة العمل | 20 °C ~ + 70 °C |
| درجة حرارة التخزين | درجة حرارة من -40 درجة مئوية إلى +85 درجة مئوية 95% ± 5% |
| ضغط غاز كبير | 86 ~ 106KPa |
مؤشرات الطباعة
| انحراف حجم الطباعة ± 0.10 ملم ، والشكل الجانبي غير واضح الفرق المجمّع ± 0.1 ملم |
| الانحراف اللونى ± 0.11mm/100mm، الحبر العازل يغطي كل خط الفضة |
| الحبر متناثر، الكتابة غير كاملة |
| الفرق في اللون ليس أكثر من اثنين |
| لا يجب أن تكون مشوشة، وتزيل الطلاء |
| نظافة النافذة الشفافة الشفافة، لون متساو، لا وجود للخدوش، أو الثقوب، أو الشوائب. |
